Static Route - Định tuyến tĩnh

"Router" cái tên nói lên tất cả, routing là một chức năng đặt thù của Router, nó là người dẫn đường trong hệ thống mạng, định tuyến đường đi, kết nối các mạng khác lại với nhau. Để Router làm được việc này chúng ta phải cấu hình cho nó, routing có 2 loại là static route và dynamic route. Static route là chúng ta cấu hình tĩnh để chỉ định đường đi trong mạng theo ý muốn, dynamic route là chúng ta cấu hình các giao thức định tuyến trên router để nó tự động tính toán và tìm đường đi.

Ở bài này chúng ta bắt đầu tìm hiểu về static route trước nhé !

Đầu tiên chúng ta cần biết khái niệm gateway là gì, trên mạng có nhiều bài viết định nghĩa về gateway nhưng rất hàn lâm khó hiểu, mình sẽ giải thích một cách dí dỏm cho các bạn hiểu nha, trên hài vê lờ có mấy thằng ad đăng hình "Hà Nội mưa thế này TP Hồ Chí Minh có bị kích thích không..." Cái nóng nực của Sài Gòn khiến nhiều người ức chế trong khi đó Hà Nội mưa tầm tã, giờ mình quyết định ra Hà Nội tắm mưa chơi, có tiền vài chục triệu đi máy bay cho nó sướng, mà giờ đang ở Thủ Đức không biết đường ra sân bay Tân Sơn Nhất, ra đầu hẻm hỏi ông xe ôm "Cho con hỏi bắt xe bus tới sân bay Tân Sơn Nhất, giờ thiệt sự trong người không có tiền mới đi xe bus chứ không thôi là đi xe ôm của chú rồi..."  ổng chỉ đi xe 104  tới Hoàng Văn Thụ rồi hỏi tiếp (ông xe ôm là 1 gateway), tới Hoàng Văn Thụ mình hỏi tiếp một người đi đường, người ta chỉ đi xe 152 là tới sân bay luôn ( người đi đường là gateway thứ 2 đó) vậy là được ra hồ gươm tắm mưa cùng cụ rùa rồi :))


Định tuyến tĩnh do người quản trị phải cấu hình cố định các thông tin đi đến các mạng khác cho router. Khi cấu trúc mạng có bất kì thay đổi nào thì người quản trị mạng phải xóa hoặc thêm các thông tin về đường đi cho router. Các đường đi này là cố định nên trong hệ thống mạng lớn việc bảo trì bảng định tuyến cho router tốn rất nhiều thời gian. Định tuyến tĩnh là cách định tuyến không linh hoạt nên thường phù hợp với hệ thống mạng nhỏ hoặc ít biến đổi.

Giờ mình đi vào vấn đề luôn, mình có một bài Lab như thế này:

Yêu cầu cấu hình static route cho các PC ping thấy lẫn nhau.

Tiến hành:

 - Đặt IP cho PCs và Routers

 - Phân tích và cấu hình static route

 - Kiểm tra ping qua lại giữa các máy tính

Các bạn xem video cuối bài nha, bây giờ mình đi vào phân tích và cấu hình static route.

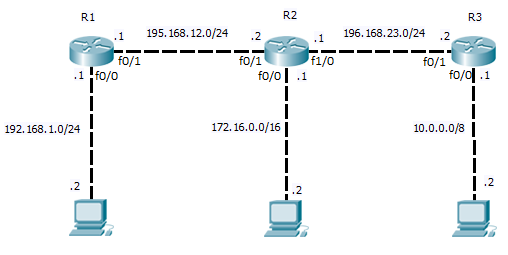

Để cho các PC thấy nhau thì các con Router cần phải biết đường đi tới từng mạng tương ứng với từng PC, cụ thể là:

R1 cần biết đường tới mạng: 172.16.0.0/16 và 10.0.0.0/8

R2 cần biết đường tới mạng: 192.168.1.0/24 và 10.0.0.0/8

R3 cần biết đường tới mạng: 172.16.0.0/16 và 192.168.1.0/24

Câu lệnh static route, ở configure mode:

ip route <mạng cần đi tới> <netmask mạng cần đi tới> <out-going interface hoặc next-hop>

Giải thích out-going interface và next-hop của R1:

Một tin từ PC1 tới PC2 nó sẽ đi theo đường: PC1 > cổng f0/0 của R1 > cổng f0/1 của R1 > cổng f0/1 của R2 > cổng f0/0 của R2 > PC2

Một tin từ PC1 tới PC3 nó sẽ đi theo đường: PC1 > cổng f0/0 của R1 > cổng f0/1 của R1 > cổng f0/1 của R2 > cổng f1/0 của R2 > cổng f0/1 của R3 > cổng f0/0 của R3 >PC3

out-going interface là cổng mà gói tin đi ra khỏi R1 (cổng f0/1 của R1 nha !)

next-hop là địa chỉ cổng của Router kế nó tiếp nhận gói tin từ R1 chuyển qua (195.168.12.2)

Vậy câu lệnh static route trên R1 là:

ip route 172.16.0.0 255.255.0.0 f0/1 hoặc ip route 172.16.0.0 255.255.0.0 195.168.12.2

ip route 10.0.0.0 255.0.0.0 f0/1 hoặc ip route 10.0.0.0 255.0.0.0 195.168.12.2

Lưu ý:

Đối với kết nối point to point như mô hình mạng trên thì ta có thể sử dụng out-going interface còn đối với kết nối point to multi-point thì phải ghi chính xác địa chỉ next-hop thì mới thực hiện được

Tương tự trên R2 cấu hình static route:

ip route 192.168.1.0 255.255.255.0 f0/1 hoặc ip route 192.168.1.0 255.255.255.0 195.168.12.1

và

ip route 10.0.0.0 255.0.0.0 f1/0 hoặc ip route 10.0.0.0 255.0.0.0 196.168.23.2

Trên R3:

ip route 192.168.1.0 255.255.255.0 f0/1 hoặc ip route 192.168.1.0 255.255.255.0 196.168.23.1

và

ip route 172.16.0.0 255.255.0.0 f0/1 hoặc ip route 172.16.0.0 255.255.0.0 196.168.23.1

Sau khi cấu hình xong, dùng câu lệnh "show ip route" ở privileged mode để xem bảng định tuyến của nó.

Download file cấu hình (Packet Tracer 6.0.1): cauhinhstaticroute.zip
